MagnTek麦格恩公司磁编码芯片MT6501发布

可完美替换melexis迈来芯公司的MLX90316/MLX90360/MLX90365

一、AMR技术

AMR：各向异性磁阻

※ 灵敏度是霍尔器件的20倍以上，技术成熟可靠，制造复杂度和成本又远远低于GMR和TMR。

※ 由于AMR不能区分磁场的南北极，因此AMR在角度测量中只能分辨0°~180°的范围，Magntek的创新方案已在第二代单芯片上成功实现了0°~360°的全角度测量。

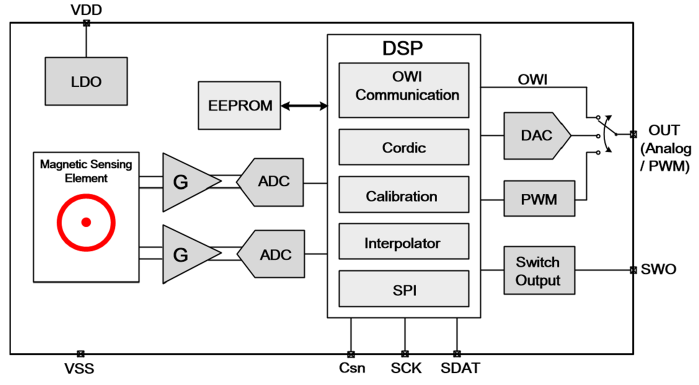

二、MT6501系统框图

※ 无需外接器件，实现0°~360°的Analog/PWM/SWO输出

※ 出色的过压和反压保护能力（电源地输出之间耐高压至±24V不打坏）

※ 内置12bit DAD并提供轨到轨的Analog输出，最大可驱动330nf负载※ Analog输出有过流保护，防止意外短路

※ Analog输出可设置上下钳位电压以及输出曲线4点编程

※ 提供了单线编程模式，方便模组用户在应用现场编程

※ 内置EEPROM，保证1000次以上的反复擦写

※ 提供了3线SPI通信接口

※ 提供SOP-8以及双路的TSSOP-16封装

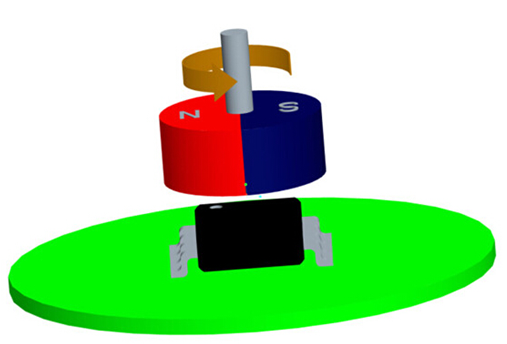

三、MT6501工作原理

 ※     MT6501随平行于芯片表面的磁场方向变化输出相应的角度数据

※     确保芯片表面磁场饱和（＞300高斯）即可，不会像霍尔器件那样磁场既不能小又不能大

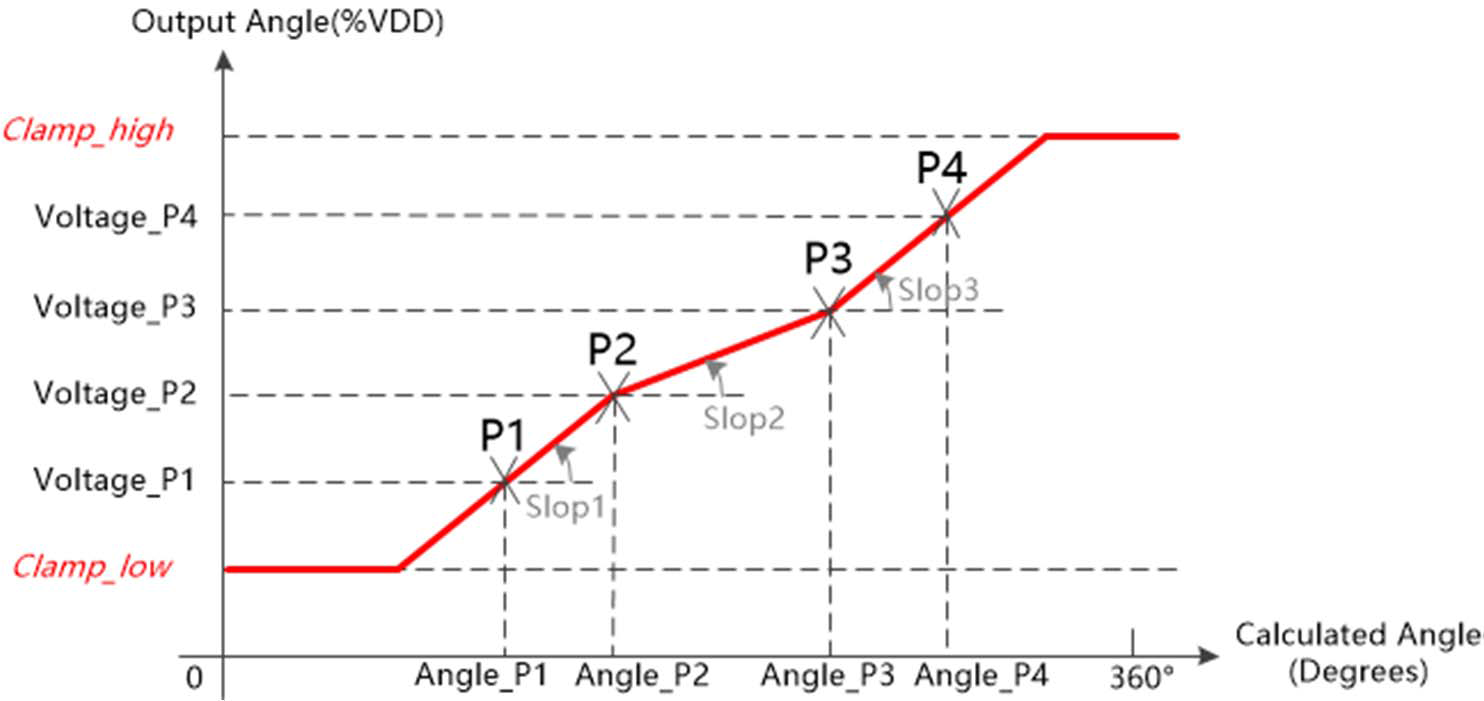

四、模拟线性输出（Analog）

※     支持模拟输出曲线4点编程，构成用户需要的输出特性

※     可设置最高、最低输出钳位电平

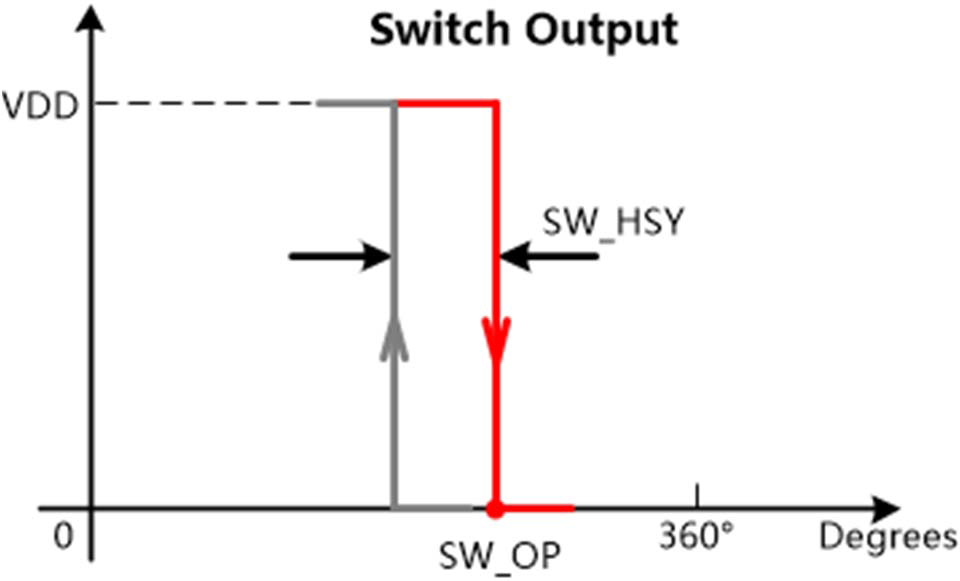

五、MT6501开关输出（SWO）

※     开关点0°~360°任意可设置，迟滞窗口任意可设置，输出极性任意可设置

六、和主流友商产品对比MLX90365是Melexis公司推出的模拟输出的绝对角度位置磁感应芯片，该款芯片占据了汽车级角度控制应用市场相当的份额。麦歌恩自主研发的同类型产品MT6501目前已经达到了MLX90365的同等水平，部分性能甚至已经超越了MLX90365

七、MT6501推荐应用：汽车动力系统

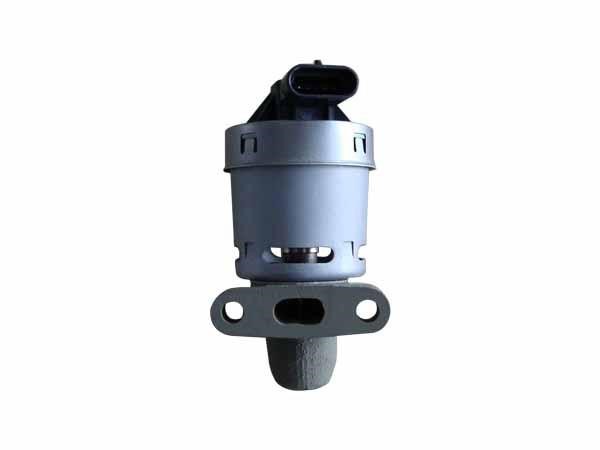

※ EGR阀

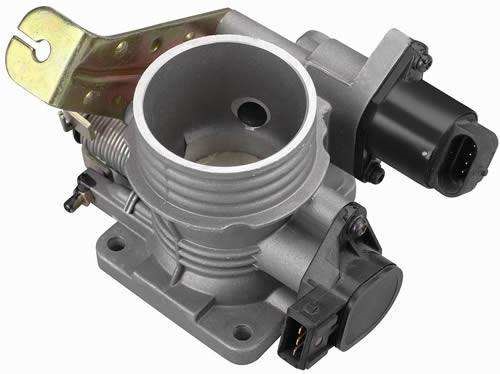

※ 节气门

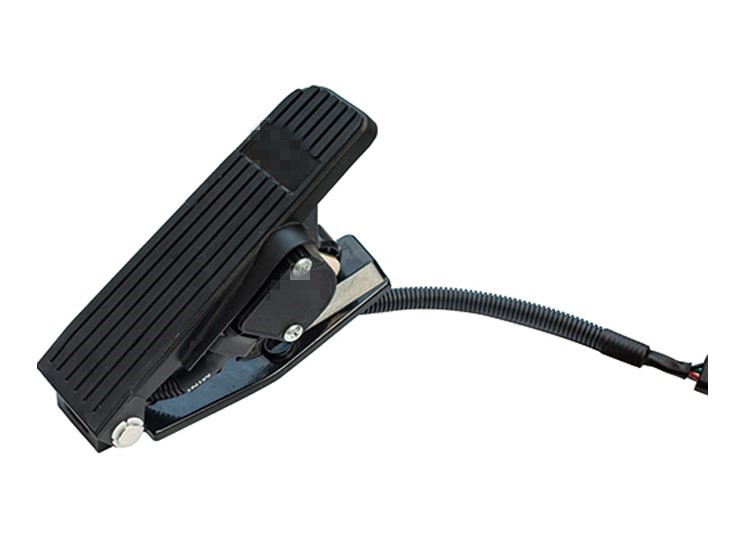

※ 油门踏板

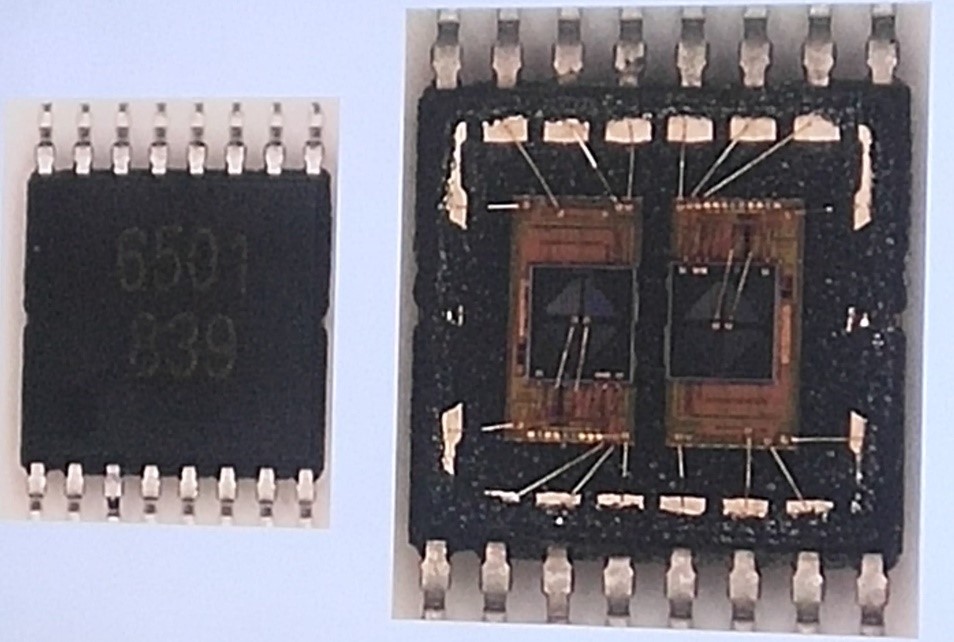

八、TSSOP-16双路芯片
